1

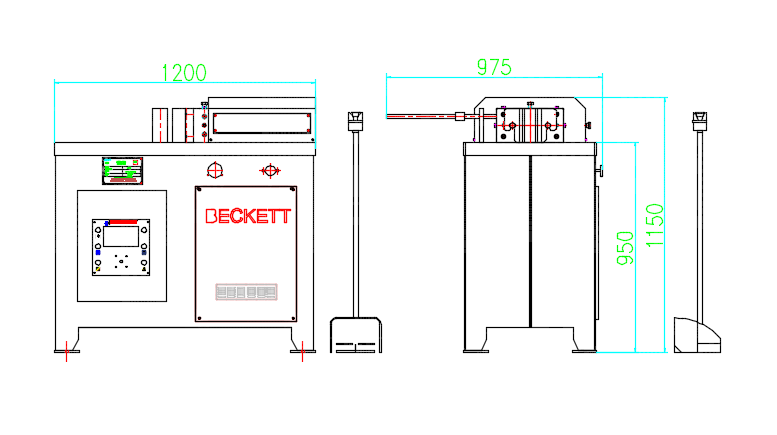

主機（含操作臺）

380V50HZ（特殊電壓需定制）

2

標準推進模具

包含連接板和標準模座和標準推進模具，推模高度：150mm

3

30°*70H*D70

一組30°推進和固定模具（固定模具高度70mm直徑70mm），推模高度：150mm

4

80°*60H*D40

一組80°推進和固定模具（固定模具高度60mm直徑40mm），推模高度：150mm

5

80°*60H*D22

一套80°推進和固定模具（固定模具高度60mm直徑22mm），推模高度：150mm

6

80°*150H*D70

一套80°推進和固定模具（固定模具高度150mm直徑70mm），推模高度：150mm

7

沖床模具

沖頭模座及連接板一套（不含沖頭）

8

循環模具

9

剪開模具

10

加強折彎模具

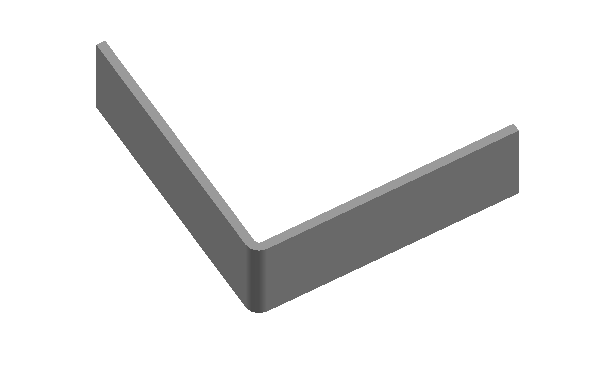

折彎模具：D70 30o
技術圖號：
折彎高度：100mm
模具角度：30o
模具端徑：70mm
重量：

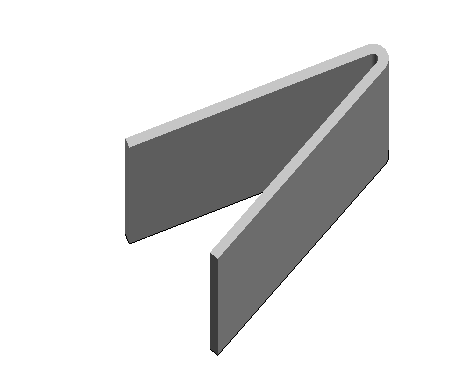

折彎模具：D40 80o
技術圖號：
折彎高度：60mm
模具角度：80o
模具端徑：40mm
重量：

折彎模具：D22 80o
技術圖號：
折彎高度：60mm
模具角度：80o
沖孔直徑：22mm
重量：

折彎模具：D70 80o
技術圖號：
折彎高度：159mm
模具角度：80o
模具直徑：70mm
重量：


折彎模具：T80.25.35
技術圖號：
折彎高度：150mm
允許厚度：1-5mm
重量：4kg

折彎模具：M75*85*63
技術圖號：
折彎高度：150mm
允許厚度：5-10mm
重量：5kg


   折彎模具：M80*85*80
技術圖號：
折彎高度：150mm
允許厚度：6-12mm
重量：6kg

折彎模具：M95*80*63
技術圖號：
折彎高度：150mm
允許厚度：8-16mm
重量：9kg

技術圖號：
沖模：

長

寬的

高

重量

外形尺寸

43毫米

35mm

200mm

52公斤

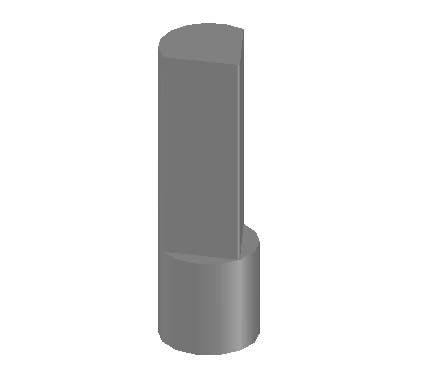

►標準配備-O 沖頭

毫米

Ø 10-Ø 28

Ø 29-Ø 40

Ø 41-Ø 43

頭部規格為Ø

10.12.14.16.18.20.22.24.26.28

29.30.31.32.32.33.34.35.36.37.38.39.40

41-42-43

一個

乙

C

39毫米

70mm

43毫米

39毫米

70mm

43毫米

50mm

70mm

54毫米

如需不同尺寸，請咨詢制造商

►標準 配備- O 型 閥蓋

毫米

Ø 10-Ø 28

Ø 29-Ø 40

Ø 41-Ø 43

頭部規格為Ø

10.12.14.16.18.20.22.24.26.28

29.30.31.32.32.33.34.35.36.37.38.39.40

41-42-43

一個

乙

60mm

32mm

60mm

32mm

80mm

32mm

如需不同尺寸，請咨詢制造商

►標準 配備方形漂移

毫米*毫米

4-28

21-28

29-35

頭部規格為mm*mm

4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20

21.22.23.24.25.26.27.28

29.30.31.32.33.34.35

一個

乙

C

39

70

43

39

70

43

50

70

54

                               如需不同尺寸，請咨詢制造商

►標準 配備- 方形閥蓋

毫米*毫米

4-28

21-28

29-35

頭部規格為mm*mm

4.5.6.7.8.9.10.11.12.13。
14.15.16.17.18.19.20。

20.21.22.23.24.25.26.27.28

29.30.31.32.33.34.35

一個

乙

60mm

32mm

60mm

32mm

80mm

32mm

如需不同尺寸，請咨詢制造商

►標準 配備-矩形頭

毫米*毫米

7-9*15

11-15*21

13-20*34

頭部規格為mm*mm

7 *10   7 *15    9 *13    9 *19

11 *17    11 *23   13 *19   15 *21

13 *25/15 *27/17 *25/19 *30/20 *34

一個

乙

C

39

70

43

39

70

43

50

70

54

如需不同尺寸，請咨詢制造商

►標準
配備-
矩形閥蓋

類型

n46

n60

頭部規格為mm*mm

7 *10/7 *15/9 *13/9 *19/11 *17/11 *23/13 *19/13 *25/15 *21

15 *27/17 *25/19 *30/20 *34

一個

乙

60mm

32mm

80mm

32mm

如需不同尺寸，請咨詢制造商

►標準 配備-橢圓頭

類型                        可用尺寸

一個

乙

C

n28

7 *10/7 *15/7 *20/9 *13/9 *19/11 *17/11 *23/13 *18
13 *22/13 *27/15 *20/15 *24/15 *27 /17 *22/17 *26
/19 *26/21 *27

28mm

70mm

31,5mm

n40

13 *31/15 *31/17 *31/17 *40/19 *31
19 *40/21 *31/21 *40

40m

70mm

43.5毫米

如需不同尺寸，請咨詢制造商

►標準
配備-橢圓形閥蓋

類型

n46

n60

可用尺寸

一個

乙

60

32

80

32

如需不同尺寸，請咨詢制造商

►標準
配備- 支架模具

支架模具
16 -28mm

28-40mm

40-50mm

是的，適用于管徑范圍 mm

16-28

技術圖紙編號：

28-40

技術圖紙編號：

40-50

技術圖紙編號：

如需不同尺寸，請咨詢制造商

►標準
配備- 扁鐵齊平圓頭模具

扁鐵平頭圓頭模具1#

模型

寬度范圍
W(mm)

技術圖紙編號

一個

20 -35mm

乙

20 -35mm

C

20 -35mm

D

20 -35mm

一個

40 -50mm

乙

40 -50mm

C

40 -50mm

D

40 -50mm

需要定制時聯系廠家確認圖紙。

板料，R（半徑），W（寬度），T（厚度）下單時必須提供圖紙指定孔的直徑，在B，C，D中。R是W的長度， L是可調的。

生產能力：每小時450至600個零件。

►標準
配備- 扁鐵齊平圓頭模具

扁鐵平頭圓頭模具2#

工件形狀

寬度范圍

技術圖紙編號：

一個

20-35mm

乙

20-35mm

C

20-35mm

一個

40-50mm

乙

40-50mm

C

40-50mm

需要定制時聯系廠家確認圖紙。

板料，R（半徑），W（寬度），T（厚度）下單時必須提供圖紙指定孔的直徑，在B，C，D中。R是W的長度， L是可調的。

生產能力：每小時450至600個零件。

►標準
配備 - 角 R 模具

角R模具

可用尺寸（mm）

技術圖紙編號

R3-16mm

R16-26

R26-32

鎖緊螺母

每個沖孔直徑不同。請確認尺寸并聯系制造商

►標準
配備  -圓形模具

圖號：

環形模具，U型O型工件，該模具最大的特點是可以加工小直徑的厚板，沒有直邊端。

有關其他尺寸和應用，請咨詢制造商。

最大加工高度

加工工件厚度

模外尺寸

重量

50mm

6mm

9 0mm

9 .3公斤

►標準
配備  - 扁鋼切斷模具

圖號：

扁鋼切割模具，135mm和14mm鋼的最大厚度。

剪切板很寬

切板厚

重量

1 35mm

1 4mm

23公斤

►標準
配備-加強彎曲模具

用于彎曲或折疊特殊工件的 Reancered 彎曲支架

折疊高度

重量

150mm

14公斤

重量：2.3公斤

►標準 配備- 模具 3

該模具形成用于格柵、大門、圍欄、扶手等的冷鍛欄桿。

有關其他形狀或容量要求，請咨詢制造商。

寬度：客戶來圖定制

高度：客戶定制

模具長度：客戶定制

重量

20mm

4 5 6 8mm

656毫米

21公斤

►  選擇配備-軌道成型模具02

參考文獻：140-16-01-00004

該模具形成用于格柵、大門、圍欄、扶手等的冷鍛欄桿。
 其他形狀或容量要求請咨詢制造商。

正方形

模具長度

重量

5、6、8、10、12、14、16、18毫米
_

600mm

20 .5公斤

最大管道容量

最小直徑

最大直徑

40mm或11/2''

80x80mm或3''

300mm

沒有最大值

►  選擇配備-軌道成型模具04

技術圖紙編號：

該模具形成用于格柵、大門、圍欄、扶手等的冷鍛欄桿。
其他形狀或容量要求請咨詢制造商。

寬度

高度

模具長度

重量

20mm

4 5 6 8mm

650mm

19 5公斤

►  選擇配備-導軌成型模具05

技術圖紙編號：

該模具形成用于格柵、大門、圍欄、扶手等的冷鍛欄桿。
其他形狀或容量要求請咨詢制造商。

扁條尺寸

模具長度

重量

5,6,8,10,12mm

522mm

22公斤

►  選擇配備-軌道成型模具 06

技術圖紙編號：

該模具形成冷鍛欄桿形零件格柵，即所謂的“腹頂欄桿”。
有關其他形狀或容量要求，請咨詢制造商。

扁條尺寸

模具長度

重量

12mm

1165毫米

50公斤

►選擇配備-導軌成型模具 07

技術圖紙編號：

該模具形成用于格柵、大門、圍欄、扶手等的冷鍛欄桿。
其他形狀或容量要求請咨詢制造商。

扁條尺寸

模具長度

重量

6,8,10,12mm

760mm

32 .5公斤

►選擇配備的-變形成型模具08

技術圖紙編號：

模具彎曲金屬板、平面或正方形以獲得良好的編織扭曲效果。它被用來制作柵欄和烤架。適用于 6,12 和 14 毫米的扁鋼。

有關其他形狀或容量要求，請咨詢制造商。

制程能力

規格

重量

方形14mm

2x40mm 鈑金

18公斤

►  選配-模具是彎方管或PP200矩形管09

技術圖紙編號：

將方管或方棒彎曲到給定或一定程度的工具。圖紙或樣品。

最大彎曲最大彎曲                              角度

重量

30mmo11/4“x3mm 厚度                                  120o-150o

110公斤

基本模具，用于修改管子的末端，用于組裝。您可以做各種形狀和襟翼以滿足客戶的需求。
有關其他形狀或容量要求，請咨詢制造商。

技術圖號：
此附件適用于模頭形狀的管端，以減少管端。此附件適用于所有管尺寸，即無需購買多個，因為它適用于所有直徑。
有關其他形狀或容量要求，請咨詢制造商。

►選擇裝備 - 11

技術圖紙編號：
有關其他形狀或容量要求，請咨詢制造商。

►選擇裝備 - 12

技術圖號：
此附件適用于模具形狀的管端縮管端。需要根據每根管子的初始直徑和最終直徑為每根管子購買特定的縮徑夾具。我們要實現.見下表，”減少夾子。
有關其他形狀或容量要求，請咨詢制造商。

最大外徑 A Ø

最小外徑 B Ø

長度 C

參考資料

解釋

16mm

10mm

76毫米

縮管范圍16-10 長度C   76mm

19mm

13mm

76毫米

縮管范圍19-13長度C    76mm

22mm

16mm

76毫米

管收縮范圍22-16長度C    76mm

25mm

19mm

76毫米

管收縮范圍25-19長度C   76mm

28mm

22mm

76毫米

縮管范圍28-22長度C    76mm

31mm

25mm

76毫米

縮管范圍31-25長度 C    76mm

35mm

29毫米

76毫米

縮管范圍35-29長度C    76mm

38mm

32mm

76毫米

縮管范圍38-32長度C    76mm

42毫米

36mm

76毫米

管收縮范圍42-36長度C    76mm

45毫米

39毫米

76毫米

縮管范圍45-39長度C    76mm

48mm

42毫米

76毫米

管收縮范圍48-42長度C     76mm

51毫米

45毫米

76毫米

縮管范圍51-45長度C    76mm

54毫米

48mm

76毫米

縮管范圍54-48長度C    76mm

57mm

51毫米

76毫米

縮管范圍57-51長度C    76mm

60mm

54毫米

76毫米

縮管范圍60-54長度C   76mm

63毫米

57mm

76毫米

縮管范圍63-57長度C    76mm

66毫米

60mm

76毫米

縮管范圍66-60長度C    76mm

69毫米

63毫米

76毫米

縮管范圍69-63長度C    76mm

73毫米

67毫米

76毫米

管收縮范圍73-67長度C    76mm

►  選擇配備的-PP200膨脹芯棒 13

技術圖紙編號：

附件設計用于塑造管端以擴大管端。

該配件適用于所有管尺寸，也就是說，無需購買多個，因為它適合所有直徑。

►  選擇裝備-14

技術圖紙編號：

附件設計用于塑造管端以擴大管端。

該配件適用于所有管尺寸，也就是說，無需購買多個，因為它適合所有直徑。

►  選擇配備的-PP200擴管夾 15

技術圖紙編號：

附件設計用于塑造管端以擴大管端。需要根據每根管子的初始直徑和我們想要達到的最終直徑
為每根管子購買特定的膨脹夾具。

見下表

Ø

最大BØ

長度

技術圖紙編號

解釋

22mm

28mm

40mm

擴管范圍22-28

最大長度40mm

25mm

31mm

40mm

擴管范圍25-31

最大長度40mm

28mm

34mm

50mm

擴管范圍28-34

最大長度50mm

31mm

37mm

60mm

擴管范圍31-3 7

最大長度60mm

35mm

41毫米

60mm

擴管范圍35-41

最大長度60mm

38mm

44毫米

65毫米

擴管范圍38-44

最大長度65mm

41毫米

47毫米

65毫米

擴管范圍41-47

最大長度65mm

44毫米

50mm

80mm

擴管范圍44-50

最大長度80mm

47毫米

53毫米

80mm

擴管范圍47-53

最大長度80mm

51毫米

57mm

80mm

擴管范圍51-57

最大長度80mm

54毫米

60mm

80mm

擴管范圍54-60

最大長度80mm

60mm

66毫米

80mm

 擴管范圍60-66

最大長度80mm ·

►  選擇配備的-平（彎）模 16

技術圖紙編號：

用于彎曲直線型材或零件的工具，可根據不同的能力進行調整。

最高海拔

重量

H1 60mm

72公斤

►選擇配備-Bend 特殊型材模具 17

技術圖紙編號：

用其他特定的半徑和角度彎曲或折疊不同的輪廓，例如 U、T 角等。

聯系制造商索取技術圖紙或樣品。

►  選擇配備-導軌成型模具 18

技術圖紙編號：

該模具形成用于格柵、大門、圍欄、扶手等的冷鍛欄桿。

有關其他形狀或容量要求，請咨詢制造商。

正方形

重量

12毫米* 12毫米

90mm

11公斤

►  選擇配備的-Cping成型模具 19

技術圖紙編號：

模具形成各種卡箍。該工具是根據用戶的需要制造的。

聯系制造商索取技術圖紙或樣品

最高海拔

100毫米*4毫米

►  選擇配備的成型模具適配器折疊沖頭彎曲特殊的小尺寸或折疊到 30o   20

技術圖紙編號：

Cping成型模具，用于制作夾子以連接不同的鍛造棒材，無需焊接。

制程能力

重量

25毫米*5毫米

9公斤

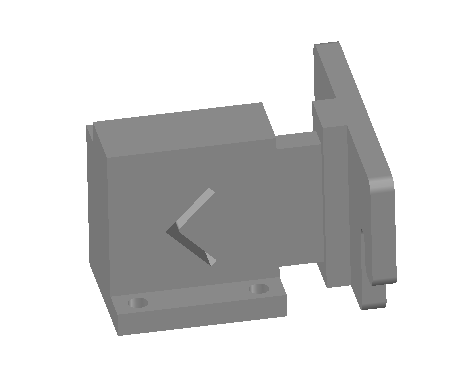

►  選擇配備的-角鋼切割模 21

技術圖紙編號：

用于切斷70*70角鐵

制程能力

重量

70*70

►  選擇配備的方管切斷模 22

技術圖紙編號：

切斷70*70以內的方管

制程能力

重量

70*70

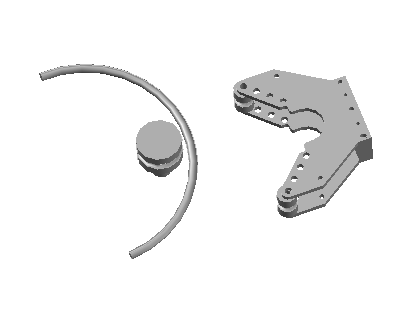

►選擇配備的圓管彎曲模 23

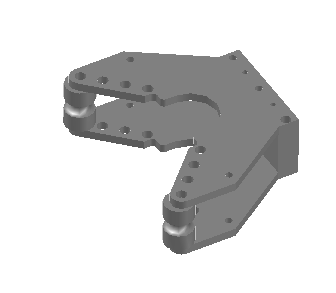

►選擇裝備 - 24

技術圖紙編號：

標準型號：

►選擇裝備 - 25

技術圖紙編號：

模具安裝在框架上，可以調整。每個不同的規格都需要相同的模具。
（模具一組成型）

標準型號：18、22、38、42、48 _ _ _ _ _

►選擇裝備 - 26

技術圖紙編號：

模具安裝在工作臺上，每個不同規格的圓管都需要同一個模具。

標準型號：18、22、38、42、48 _ _ _ _ _
