主要規格

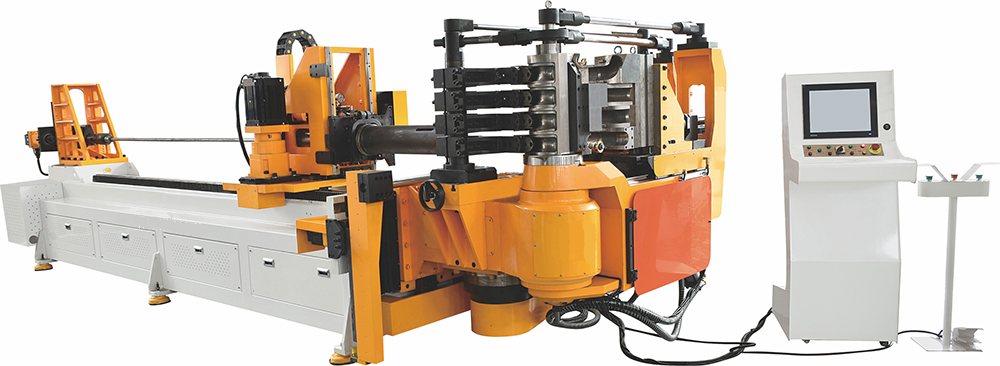

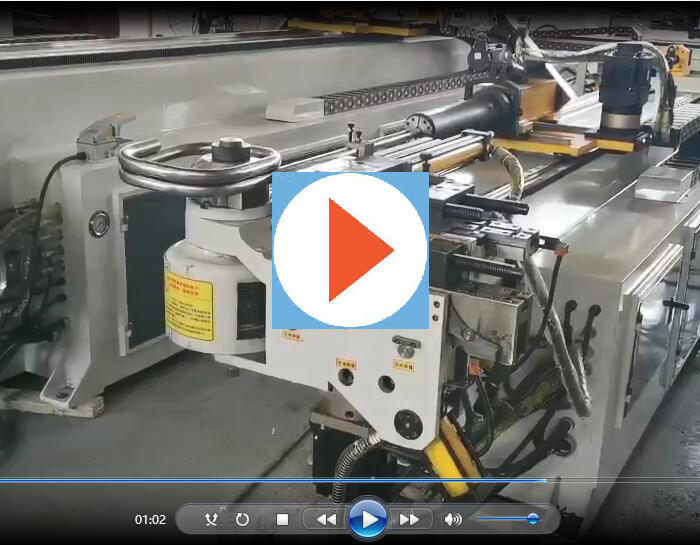

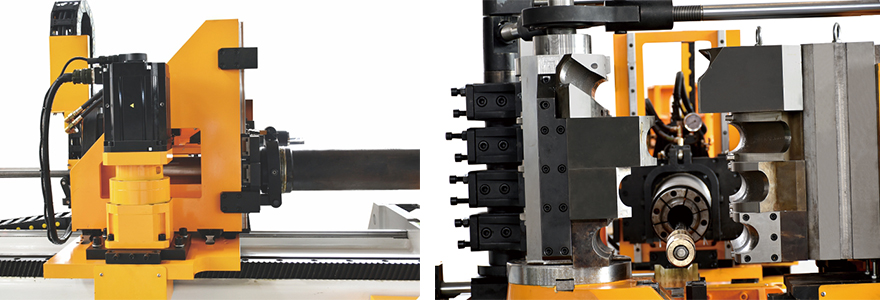

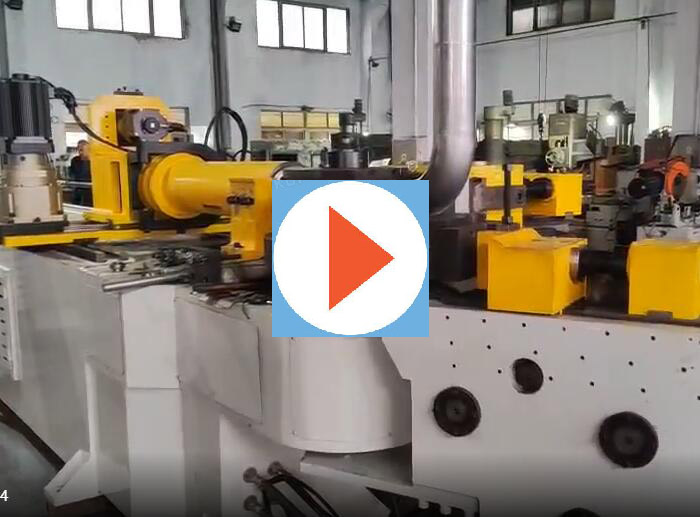

機型:DW180CNC-2A-1S

備注

最大彎曲管徑×壁厚

Φ180mm×12mm碳鋼管

1.   最小彎曲半徑根據管子直徑

2.   最大彎曲半徑可根據客戶要求

3.   最大穿芯長度可根據客戶要求

最大彎曲半徑

R550mm

最小彎曲半徑

R≥1.5D

最大彎曲角度

180°

最大送料長度

4500mm

送料方式

直送

夾送

工作速度　

彎管速度

Max 30°/s

轉管速度

Max 160°/s

送料速度

Max 800mm/s

　工作精度　　　　　　　

彎管精度

±0.5°

轉管精度

±0.1°

送料精度

±0.1mm

信息輸入方式　　

1. 坐標（X . Y. Z）
2.工作值（Y. B. C）

彎管方式

           液壓彎管

轉角伺服電機功率

3kw

送料伺服電機功率

7kw

管件允許彎頭數

50

可儲存零件數

200

油壓電機功率

22kw

系統最大壓力

12 Mpa

機器尺寸

10200 x 2200 x 2000mm

機器重量

約13T

序號

名稱

規格

產地

1

油壓馬達

22KW

無錫太湖

2

油壓泵浦

PVL1-56

江蘇拓力

3

保壓閥

06W

臺灣七洋

4

電磁閥

G02-2C-DC24

臺灣七洋

5

溢流閥

06

臺灣七洋

6

密封圈

臺灣CHO

7

壓力表

0-25Mpa

華泰

8

交流接觸器

LCED1801

臺灣臺安

9

觸摸屏

10寸

昆侖通態

10

電源開關

24V

臺灣明緯

11

轉角伺服

3KW

日本三菱/安川

12

送料伺服

7KW

日本三菱/安川

13

變壓器

SG-7.5K

上峰

14

直線導軌

45*5200

臺灣鼎翰

15

轉角減速機

送料減速機

1. AF180

2. KPX220

臺灣SKD

16

中央控制器

三菱PLC

17

繼電器

RXM2MB

臺灣臺安

18

熱繼電器

LR-16B

臺灣臺安

19

感應開關

24V

昌得
