位置：全自動彎管機DW50CNC-3A-1S
全自動彎管機DW50CNC-3A-1S詳細介紹：
一、 觸摸屏顯示，數控電腦操作，可儲存500組記憶
二、 反彈補償值設定程序，程序及加工資料保密功能
三、轉角、送料、彎管均為伺服控制.
四、操作系統配有口令、鑰匙，以及數量和用時記錄，便于生產管理
五、具有慢彎、慢抽芯功能
六、錯誤信息在熒幕上顯示，幫助操作者立即清除
七、技術參數：
主要規格
機型:DW50CNC-3A-1S
備注
最大彎曲管徑×壁厚
Φ50mm×2mm碳鋼管
1.最小彎曲半徑根據管子直徑
2.最大彎曲半徑可根據客戶要求
3.最大穿芯長度可根據客戶要求
最大彎曲半徑
R250mm
最小彎曲半徑
R≧1.5D
最大彎曲角度
190°
最大送料長度
2200mm
送料方式
直送
夾送
工作速度
彎管速度
Max 150°/s
轉管速度
Max 200°/s
送料速度
Max 1000mm/s
工作精度
彎管精度
±0.1°
轉管精度
±0.1°
送料精度
±0.1mm
信息輸入方式
1. 坐標（X . Y. Z）
彎管方式
伺服彎管
轉角伺服電機功率
750w
送料伺服電機功率
彎管伺服電機功率
1000w
7000w
管件允許彎頭數
50
500
油壓電機功率
5.5kw
12 Mpa
機器尺寸
3900 x 900 x 1300mm
機器重量
1400kg
2.工作值Y. B. C）
可儲存零件數
系統最大壓力
八、主要配件情況：
|
序號 |
名稱 |
規格 |
產地 |
|
1 |
油壓馬達 |
5.5KW |
無錫太湖 |
|
2 |
油壓泵浦 |
PVL1-19 |
浙江永靈 |
|
3 |
保壓閥 |
02W |
臺灣七洋 |
|
4 |
電磁閥 |
G02-2C-DC24 |
臺灣七洋 |
|
5 |
溢流閥 |
2B3B-D24 |
臺灣七洋 |
|
6 |
密封圈 |
|
臺灣CHO |
|
7 |
壓力表 |
0-25Mpa |
華泰 |
|
8 |
交流接觸器 |
LCED1801 |
臺安 |
|
9 |
觸摸屏 |
10寸 |
艾克姆 |
|
10 |
電源開關 |
24V |
明緯 |
|
11 |
轉角伺服馬達 |
750W |
日本三菱/安川 |
|
12 |
送料伺服馬達 |
1000W |
日本三菱/安川 |
|
13 |
彎管伺服馬達 |
7000w |
日本三菱/安川 |
|
14 |
變壓器 |
SG-7.5K |
金鯊魚 |
|
15 |
直線導軌 |
20*2600 |
臺灣上銀/PDF |
|
16 |
轉角減速機 送料減速機 彎管減速機 |
1、SPL90-32 2、GPL120-5 3、GPX220-64 |
湖北行星 |
|
17 |
中央控制器 |
ICM-880W03 |
艾克姆 |
|
18 |
繼電器 |
RXM2MB |
臺安 |
|
19 |
熱繼電器 |
LR-16B |
臺安 |
九、隨機附件明細表
|
序號 |
隨機附件名稱 |
數量 |
|
1 |
內六角扳手（3-10） |
1套 |
|
2 |
內六角扳手（12） |
1只 |
|
3 |
活動扳手 |
1只 |
|
4 |
工具箱 |
1只 |
|
5 |
操作說明書 （含電器原理圖、液壓原理圖及安全操作規程） |
1份 |
|
6 |
模具 |
1套 |

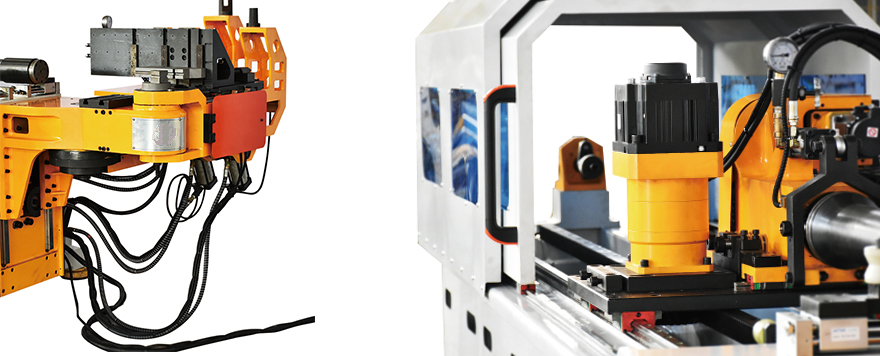

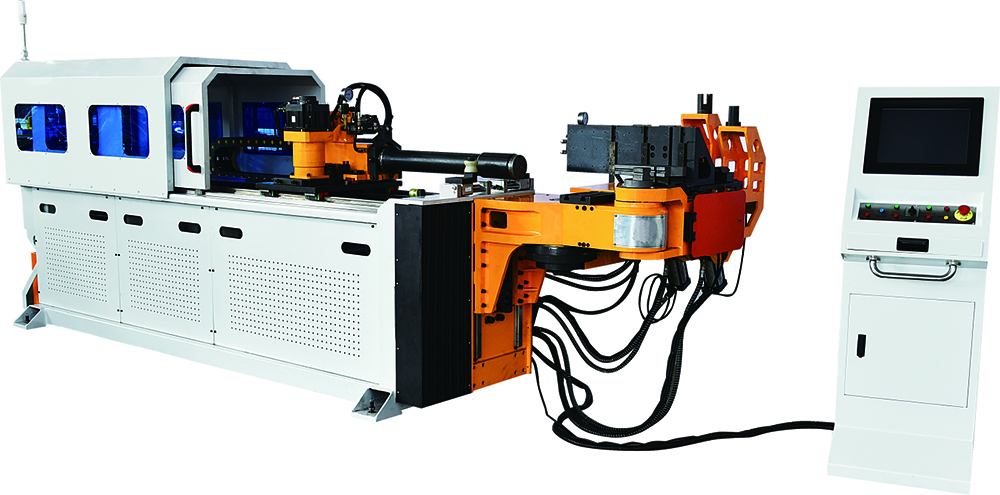

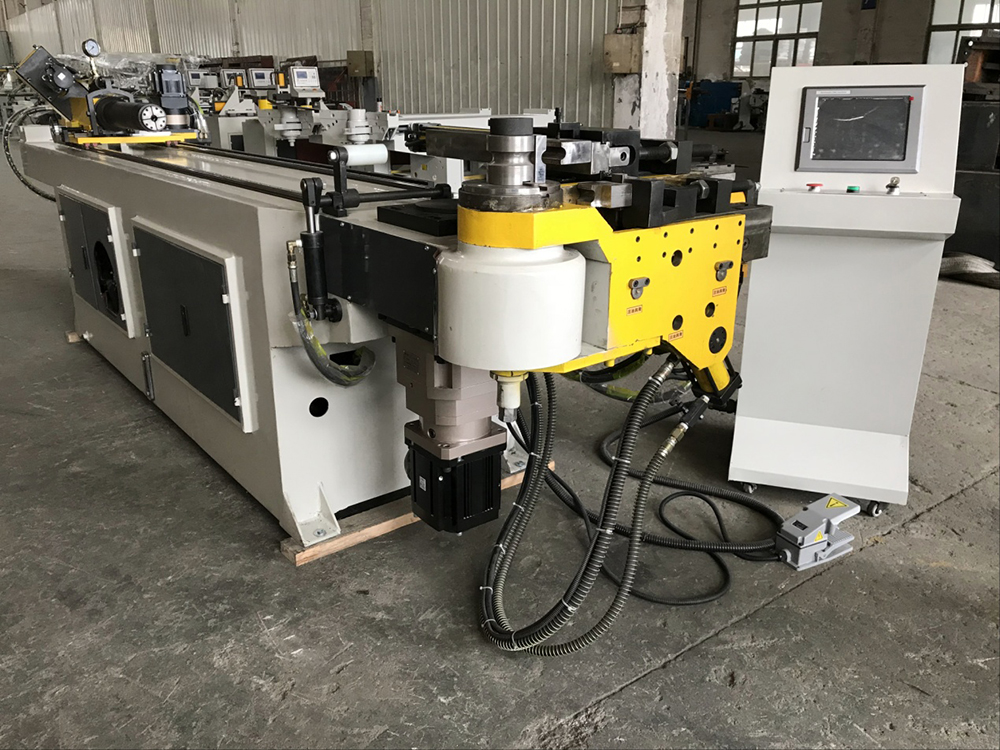

十、產品圖片：DW50CNC-3A-1S
