無溶劑聚苯胺抗靜電防腐涂料
發(fā)布時(shí)間：2025-03-25 作者：昂威涂料 瀏覽次數(shù)：次
無溶劑聚苯胺（PANI）抗靜電防腐涂料是一種高性能功能性涂料，結(jié)合了 聚苯胺的導(dǎo)電性 和 無溶劑樹脂的環(huán)保防腐性能，適用于需要 抗靜電、耐腐蝕、長(zhǎng)效防護(hù) 的工業(yè)環(huán)境，如石油化工、海洋設(shè)施、儲(chǔ)罐、管道等。
一、產(chǎn)品特性
-
抗靜電性能
-
表面電阻率可控制在 10⁴~10⁹Ω（符合GB 12158-2006防靜電標(biāo)準(zhǔn)）。
-
聚苯胺（PANI）作為導(dǎo)電填料，比傳統(tǒng)碳系/金屬填料更穩(wěn)定，不易氧化、脫落。
-
-

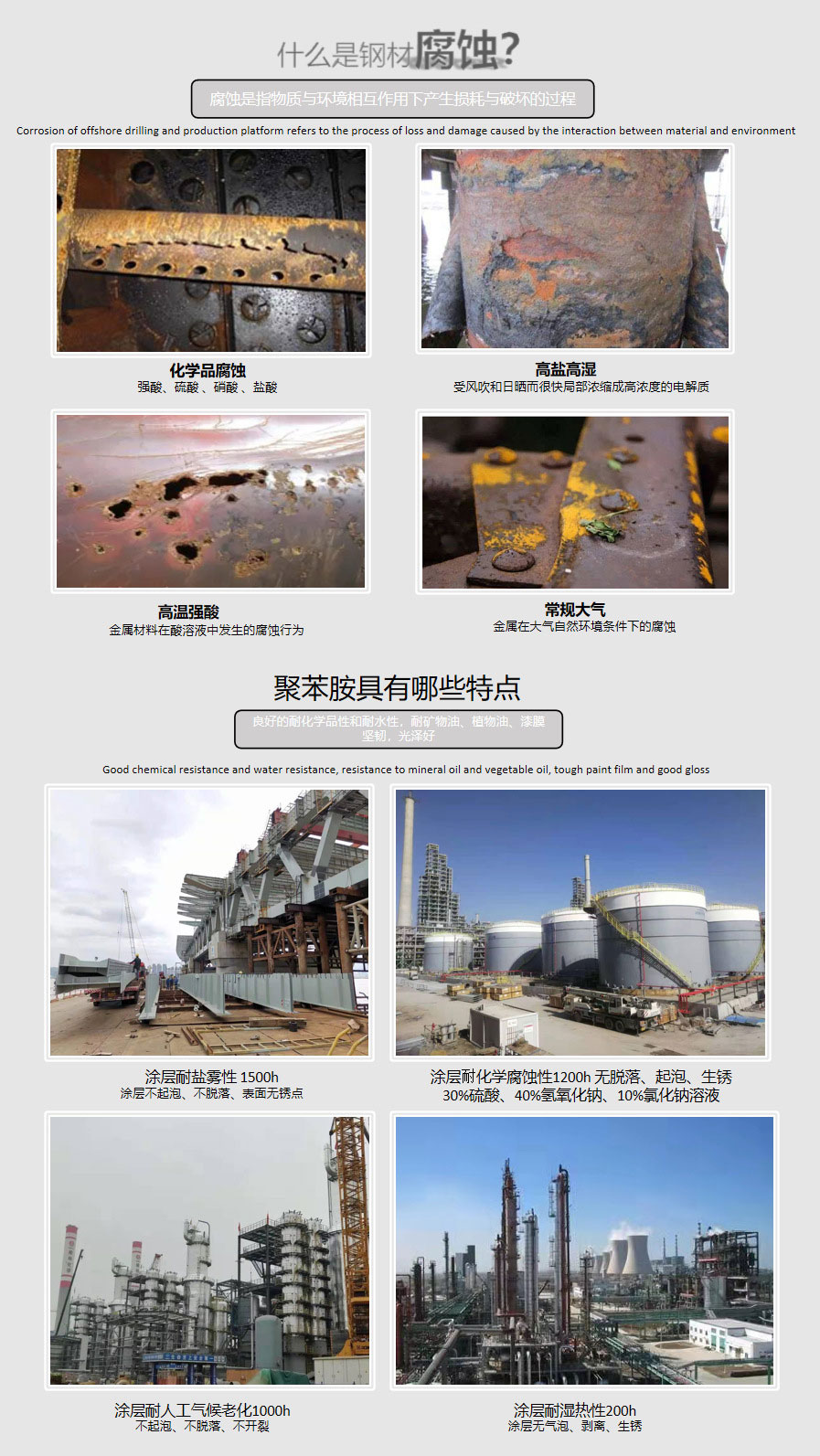

優(yōu)異防腐性
-
無溶劑環(huán)氧/聚氨酯體系，致密涂膜，耐酸、堿、鹽、油等化學(xué)介質(zhì)。
-
聚苯胺的鈍化作用可增強(qiáng)金屬基材的耐蝕性（陰極保護(hù)+屏蔽防護(hù)）。
-
-
環(huán)保性
-
無溶劑/VOC極低，符合GB 30981-2020環(huán)保標(biāo)準(zhǔn)，適合密閉空間施工。
-
-
長(zhǎng)效耐久
-
設(shè)計(jì)壽命 10~15年（C5-M級(jí)腐蝕環(huán)境），耐候性優(yōu)于普通防腐涂料。
-
二、典型應(yīng)用領(lǐng)域
-
石油化工：儲(chǔ)罐內(nèi)壁、輸油管道、化工設(shè)備（防靜電+防腐）。
-
海洋工程：海上平臺(tái)、船舶壓載艙、碼頭鋼樁（耐鹽霧+導(dǎo)電）。
-
電力設(shè)施：變電站接地網(wǎng)、風(fēng)電塔筒（抗靜電+耐候）。
-
軍工航天：彈藥庫、導(dǎo)彈發(fā)射井（防靜電火花+長(zhǎng)效防護(hù)）。
三、施工工藝
1. 基材處理
-
鋼鐵表面：噴砂至Sa2.5級(jí)（ISO 8501-1），粗糙度40~70μm。
-
不銹鋼/鋁合金：拉毛或化學(xué)處理（如磷化、鈍化）。
-
舊涂層：徹底去除銹蝕、油污，打磨至St3級(jí)。
2. 涂料配制
-
雙組分體系（主劑+固化劑），按廠家比例混合，攪拌后熟化10~15分鐘。
-
無溶劑型粘度高，可添加少量專用稀釋劑（≤5%），避免影響導(dǎo)電性。
3. 涂裝方法
| 工藝 | 適用場(chǎng)景 | 注意事項(xiàng) |
|---|---|---|
| 無氣噴涂 | 大面積施工（儲(chǔ)罐、管道） | 噴壓15~20MPa，膜厚均勻 |
| 刷涂/輥涂 | 小面積或復(fù)雜結(jié)構(gòu) | 避免漏涂，確保導(dǎo)電連續(xù)性 |
| 靜電噴涂 | 高效自動(dòng)化涂裝 | 需調(diào)整電壓避免擊穿 |

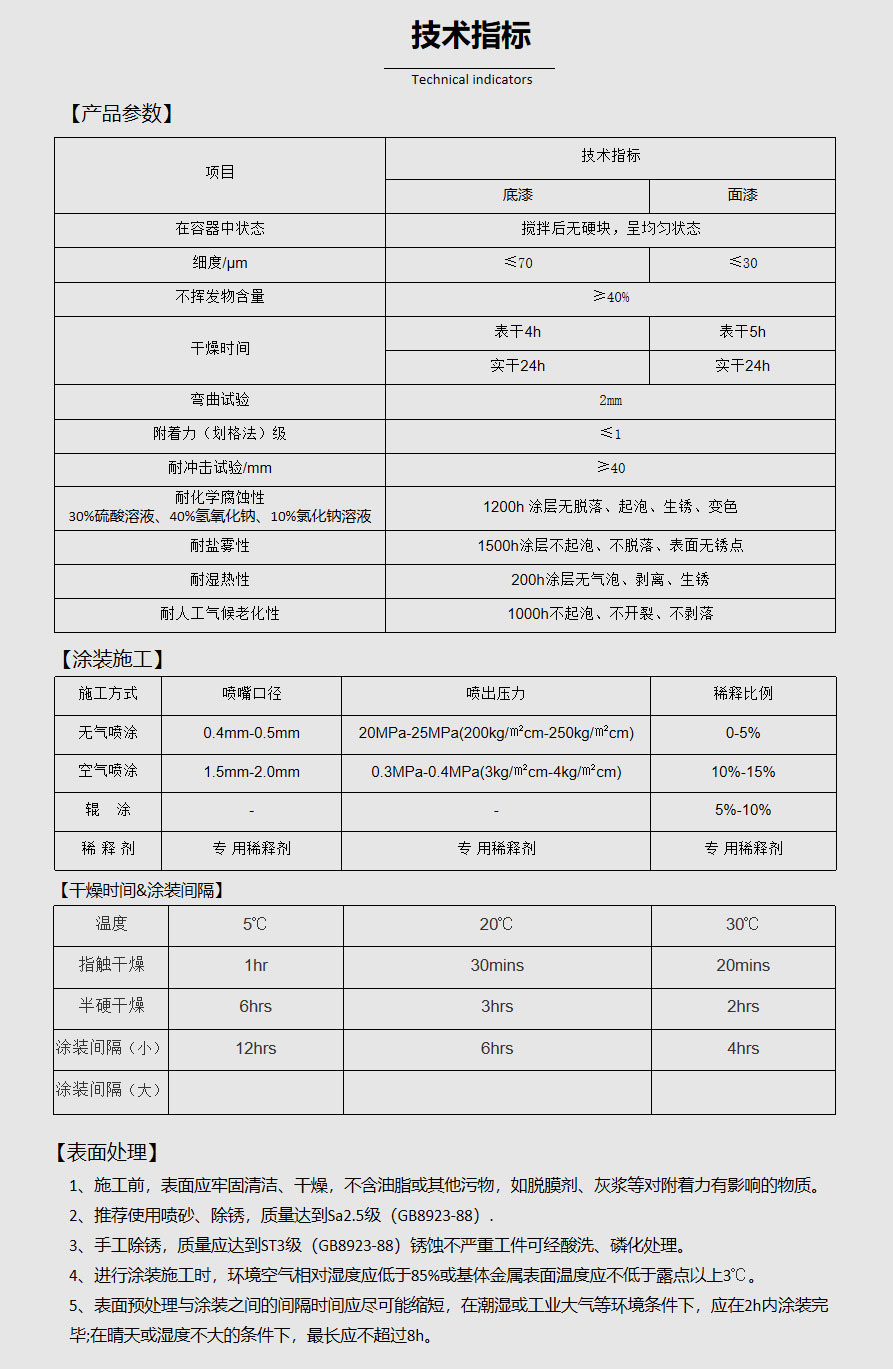

4. 涂裝參數(shù)
-
干膜厚度：建議150~250μm（單道或多道施工）。
-
層間間隔：表干后（2~4小時(shí)）可覆涂，完全固化需7天（25℃）。
-
環(huán)境要求：溫度5~40℃，濕度≤80%，露點(diǎn)以上3℃施工。
四、常見問題與解決
| 問題 | 原因 | 解決方案 |
|---|---|---|
| 導(dǎo)電性不足 | 聚苯胺分散不均 | 嚴(yán)格攪拌，檢測(cè)電阻率 |
| 涂層起泡 | 基材殘留水分/溶劑 | 加強(qiáng)基材干燥，控制膜厚 |
| 附著力差 | 表面處理不達(dá)標(biāo) | 重新噴砂，選用配套底漆 |
五、市場(chǎng)主流品牌參考
-
國(guó)際品牌：PPG Sigmaguard、阿克蘇諾貝爾Interpon、佐敦Jotun。
-
國(guó)產(chǎn)品牌：海虹老人Hempel、昂威涂料、中涂化工。
-
價(jià)格范圍：80~200元/㎡（視膜厚和施工難度）。
六、驗(yàn)收標(biāo)準(zhǔn)
-
導(dǎo)電性：表面電阻率≤10⁹Ω（GB 50515-2010）。
-
防腐性：通過ISO 12944-9 C5-M鹽霧測(cè)試（≥3000小時(shí)）。
-
膜厚檢測(cè)：磁性測(cè)厚儀驗(yàn)證，偏差≤±10%。
總結(jié)
無溶劑聚苯胺涂料是高端防腐抗靜電領(lǐng)域的優(yōu)選，適用于嚴(yán)苛工況。施工時(shí)需嚴(yán)格把控 基材處理、導(dǎo)電填料分散、膜厚控制 三大關(guān)鍵點(diǎn)，建議由專業(yè)團(tuán)隊(duì)操作以確保性能達(dá)標(biāo)。
