聚氨酯防銹底漆
發(fā)布時間：2021-07-28 作者：昂威涂料 瀏覽次數(shù)：次
別名：聚氨酯防銹底漆，聚氨酯漆。
型號:H53-88
規(guī)格:24KG/桶/
產(chǎn)品詳情
聚氨酯底漆用于機床、電器柜、儀器儀表等裝飾涂裝領(lǐng)域，和聚氨酯防腐面漆配套使用。和其他底漆相比，聚氨酯底漆涂裝間隔短，可濕碰濕，外觀質(zhì)量易于控制。
組成：
聚氨酯底漆由含羥基的醇酸樹脂、耐磨防腐顏料、溶劑、助劑、固化劑等組成。特點：
與聚氨酯面漆配套，涂裝間隔短，可濕碰濕施工；
耐溶劑性能優(yōu)異；
機械性能好，堅韌、耐磨、抗沖擊。
配套用漆
底涂層：磷化底漆（可選）；
上涂層：聚氨酯面漆（推薦）；環(huán)氧面漆，丙烯酸聚氨酯面漆。
應(yīng)用領(lǐng)域
-
大型機柜表面用漆 -
機床設(shè)備用漆 -

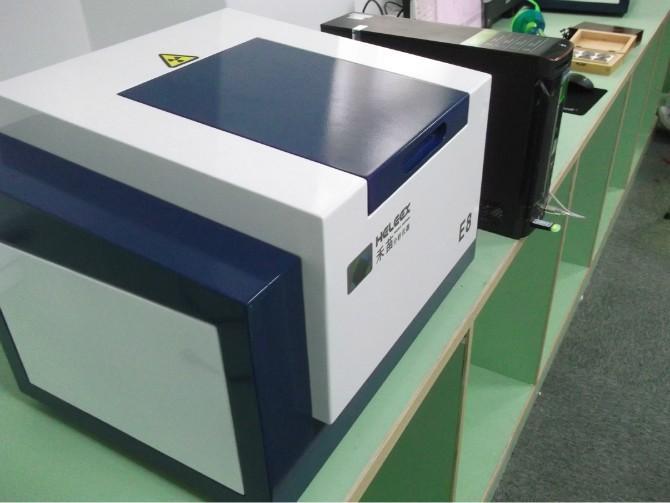

儀器表面應(yīng)用
技術(shù)指標
|
項目
|
指標
|
|
漆膜顏色及外觀
|
符合標準樣板及其色差范圍，漆膜平整
|
|
粘度（涂-4粘度計）S≥
|
80
|
|
干燥時間h≤
|
實干24，100℃，烘干，1
|
|
硬度（雙擺）≥
|
0.5
|
|
附著力，級
|
1
|
|
耐水性（浸漬24h）
|
不起皺，不起泡，不脫落
|
施工工藝
表面處理
施工前底材表面必須除去塵土、油污、銹蝕和水跡等。施工前表面要清潔干燥。施工條件
環(huán)境溫度：5℃～40℃；相對濕度：25%～85%；底材溫度：高于露點3℃。
濕膜：80μm；干膜：35μm
混合比例：5:1
稀釋劑：專用稀釋劑
熟化時間：20min
施工技術(shù)
推薦膜厚濕膜：80μm；干膜：35μm
混合比例：5:1
稀釋劑：專用稀釋劑
熟化時間：20min
適用期：6h
施工方法
| 項目 | 高壓無氣噴涂 | 有氣噴涂 | 手工刷涂、輥涂 |
| 最大稀釋量 | 0～15% | 5%～20% | 須使用短毛輥筒以 避免起泡產(chǎn)生。 |
| 噴孔 | 0.43～.53mm | 2.0～2.5mm | |
| 噴出壓力 | 12～15MPa | 0.3～0.4MPa |
上一篇：聚氨酯防銹面漆
下一篇：彈性聚氨酯耐酸堿重防腐涂料
